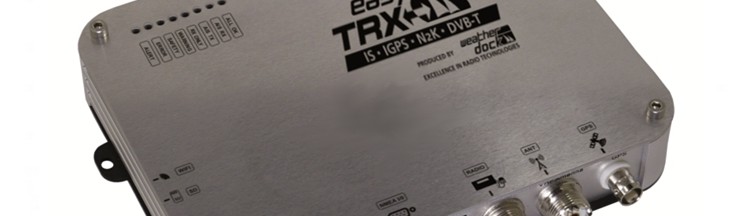

EasyTRX2-S Klasse B AIS Transponder

Belangrijke notitie: De EasyTRX2S is end of life en kan niet meer geleverd worden.

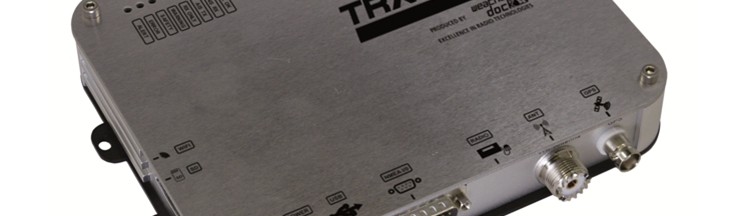

• EasyTRX2-S
  A142 Basismodel;

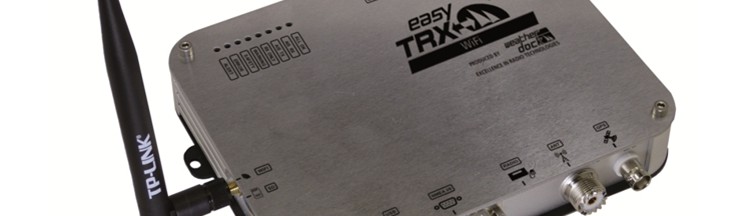

• EasyTRX2-S-WIFI
  A143 Basismodel met WIFI;

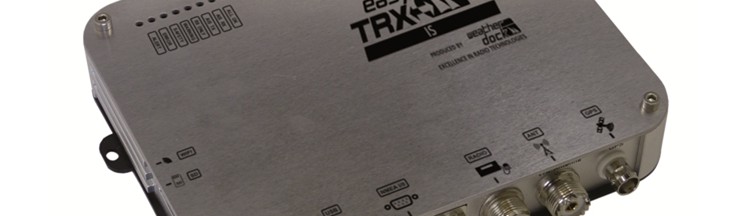

• EasyTRX2-S-IS
  A148 Basismodel uitgebreid met geintegreerde splitter;

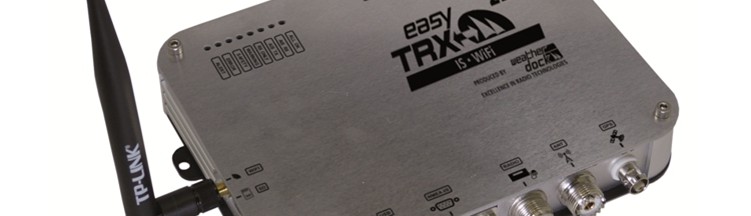

• EasyTRX2-S-IS-WIFI
  A149 met geintegreerde splitter en WIFI;

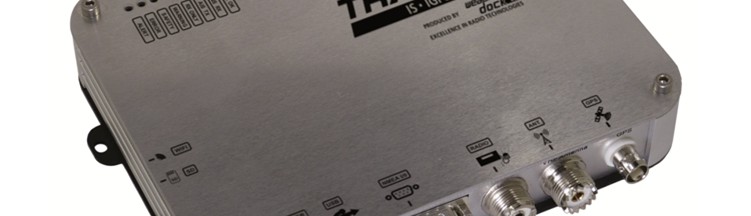

• EasyTRX2-S-IS-IGPS
  A150 met geintegreerde splitter en interne GPS antenne;

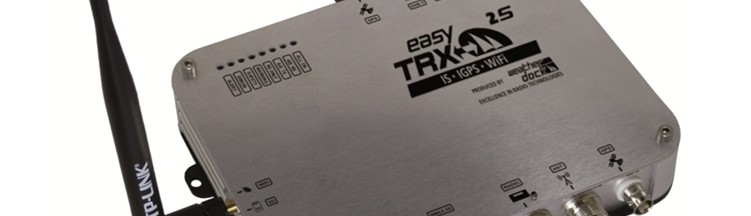

• EasyTRX2-S-IS-IGPS-WIFI
  A151 met geintegreerde splitter, interne GPS antenne en WIFI;

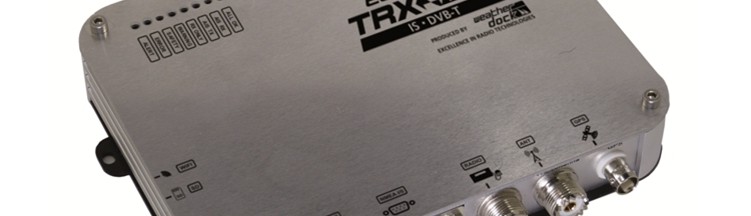

• EasyTRX2-S-IS-IDVBT
  A152 met geintegreerde splitter en interne DVBT splitter;

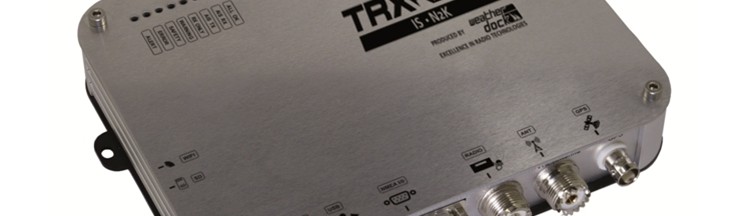

• EasyTRX2-S-IS-N2K
  A153 met geintegreerde splitter en NMEA 2000;

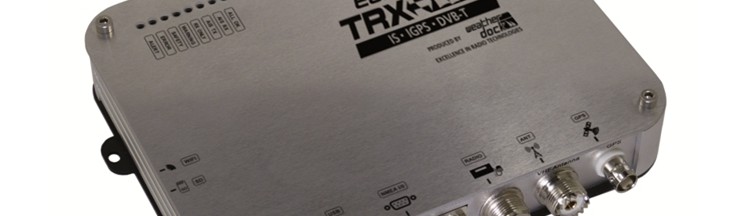

• EasyTRX2-S-IS-IGPS-DVBT
  A154 met geintegreerde splitter, interne GPS en DVBT splitter;
• EasyTRX2-S-IS-IGPS-N2K
  A155 met geintegreerde splitter, interne GPS en nmea2000;

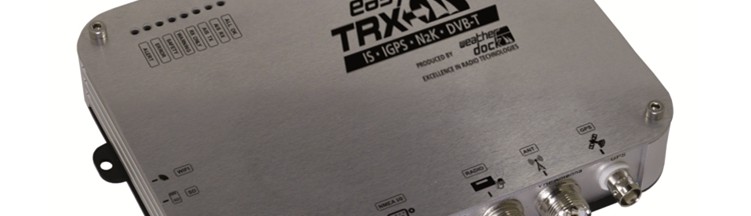

• EasyTRX2-S-IS-IGPS-DVBT-N2K
  A157 met geintegreerde splitter, interne GPS, DVBT splitter en nmea2000;

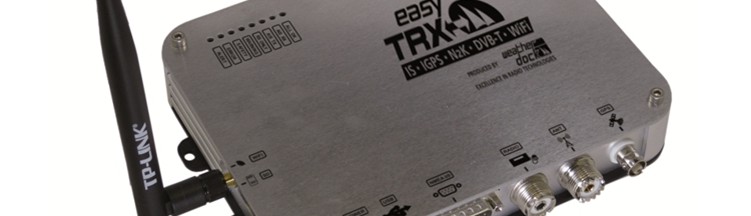

• EasyTRX2-S-IS-IGPS-DVBT-N2K-WIFI
  A158 met geintegreerde splitter, interne GPS, DVBT splitter, nmea2000 en WIFI;

• IS Staat voor geintegreerde splitter,
• IGPS Staat voor interne GPS antenne. Externe antenne blijft mogelijk.
• IDVBT Staat voor geintegreerde DVBT antenne splitter. De transponder heeft dan een TV en FM radio aansluiting.
• N2K Staat voor NMEA 2000 uitgang welke rechtstreeks aangesloten kan worden op de N2K netwerk (backbone).
• WIFIvoor draadloze communicatie met iPad, Smart-Phone of PC.

• Extra functionaliteit:
  • Alarm functies:
    • Uniek: PanPan alarm (i.c.m. EasyCPA3);
    • Uniek: Ankerwacht alarm (i.c.m. EasyCPA3);
    • Uniek: CPA alarm (door gebruiker configureerbaar);
    • Uniek: MOB alarm (icm EasyRescue hardware);
  • AIS filters:
    • Uniek: Range filter instelbaar op 5,10,15,20 mijl en oneindig;
    • Uniek: Stilliggende schepen filter buiten 3 mijl;
    • Uniek: Filters specifiek ontwikkeld tbv Raymarine C en E series;
  • Hardware extra's:
    • Uniek: Blackbox AIS data recorder op SD 32 GByte kaart. Alle NMEA data en AIS data wordt vastgelegd;
    • Uniek: Antennesplitter werkt zonder signaalverlies door ingebouwd filter en signaal versterking;
    • Uniek: NMEA multiplexer (nmea-input data komt beschikbaar op alle uitgangen incl. WIFI);
    • Uniek: Extra NMEA uitgang met alleen GPS data (4800/38k4 schakelbaar) als backup van bestaande GPS;
    • Uniek: USB poort is galvanisch gescheiden. Dit voorkompt problemen met PC's;
    • Extra GPS data aansluiting tbv DSC (zee)marifoon (4800/38k4);
    • Alle NMEA poorten zijn galvanisch gescheiden;
    • Ompool beveiliging tegen het foutief aansluiten;
    • Breed voltage bereik van 9 tot 30 Volt;
    • Silent functie om het zenden tijdelijk uit te schakelen;
    • NMEA 2000 op de modellen met N2K in de naam;
    • DVBT televisie signalen en FM radio signalen op de modellen met IDVBT in de naam;
    • WIFI router voor communicatie met Ipad/Smartphone op de modellen met WIFI in de naam (max. 40 connecties);
  • Made in Germany, dit betekent dat er korte tijdlijnen zijn bij problemen. Zowel de software als de hardware wordt gefabriceerd in Neurenberg. De nieuwe functies zijn via firmware updates snel en eenvoudig te implementeren.

  Specificaties

  • AIS transponder met geintegreerde GPS ontvanger en/of geintegreerde GPS antenne (IGPS versies);
  • 1 zender, 2 ontvangers;
  • Gevoeligheid: 113dBm;
  • Baudrate: 4.8 of 38,4kB, bi-directional (input/output);
  • NMEA 0183 protocol: GPS formaten instelbaar;
  • GPS ontvanger: IEC 61108;
  • VHF Antenne connector: 50 Ohm, SO239;
  • GPS Antenne connector: 50 Ohm, BNC;
  • Aansluitspanning: 9 VDC-32VDC;
  • Stroomverbruik: 4W tijdens het zenden (2x 0,24ms per minuut);
  • Omgevingscondities: -25C to 55C;
  • 198mm (l) x 158mm (b) x 47mm (h) ;
  • Gewicht: 375 gr (afhankelijk van de ingebouwde opties).


  Inhoud verpakking


  • EasyTRX2-S Class B transponder;
  • Voedingskabel 1,2m
  • Datakabel ten behoeve van aansluiting aan kaartplotter of PC en voeding;
  • USB-Kabel 1,2m ten behoeve van aansluiting PC;
  • Gedetailleerde Engelse/Duitse handleiding voor zowel hard als software;
  • Software ten behoeve van de configuratie en het monitoren van de EasyTRX2.

  Niet meegeleverd wordt:

  • GPS antenne (Afzonderlijk te bestellen) dan wel interne antenne;
  • Marifoon kabel tbv aansluiten marifoon op EasyTRX2 met splitter.
  • Marifoon antenne.
  • CPA3 alarm.

  Opties

  GPS antenne of IGPS


  Speciaal ten behoeve van EasyTRX2-S hebben we een losse GPS antenne ontwikkeld voor gebruik op stalenschepen. Deze gps antenne kan onder een polyester dek geplaatst worden. Voor deze antenne geldt dat hij niet in de directe omgeving van een Radar antenne geplaatst mag worden. Bij de transponder typen met IGPS (interne GPS antenne, bijv EasyTRX2-IS-IGPS) is deze antenne niet nodig. Mocht om wat voor oorzaak dan ook de GPS ontvangst van de interne GPS antenne niet werken, dan kan alsnog een externe GPS antenne aangesloten worden. De interne GPS antenne van de EasyTRX2-S zal door het aansluiten van de externe GPS antenne uitgeschakeld worden.
  N.B. Iedere AIS transponder moet altijd voorzien zijn van een eigen GPS antenne. Helaas kan de reeds aanboord geinstalleerde GPS antenne niet (nooit) gebuikt worden. De reden hiervan is dat alle AIS transponders op de zelfde tijd lopen. Dit is de GPS tijd (atoomtijd). Vertraging hierin is niet toegestaan.


  IDVBT optie


  In de EasyTRX2 is het mogelijk een DVBT module te installeren. Deze module maakt het mogelijk dat de gebuiker radio en TV signalen via de marifoon antenne kan ontvangen. Voorwaarde is wel dat voor met name de DVBT signalen, een goede marifoonantenne met bijvoorkeur een Aircell 7 of Ecoflex kabel geinstalleerd is. Deze hebben geen problemen met de hoogfrequente DVBT signalen. Ook dient aan de mastvoet (indien van toepassing) gebruik gemaakt te worden van BNC of N-connectoren. De vaak gebruikte PL259 marifoonconnectoren zijn slechts tot 250Mhz gecertifiseerd. DVBT signalen beginnen bij 400 Mhz. Goede connectoren, kabel en antenne zijn een vereiste voor een goede ontvangst van de DVBT signalen.


  WIFI optie


  In de EasyTRX2 is het reeds vele jaren mogelijk om een WIFI optie te installeren. Vanaf 1 april 2016 is het voor de transponders met WIFI optie mogelijk om deze WIFI als router te definieren. Dit betekent dat een Android telefoon verbonden met de EasyTRX2 router, de internet verbinding van de Android telefoon kan delen. Helaas heeft aPPle deze mogelijk bij de iPhone beperkt. Tevens is het mogelijk om de Wifi Router te verbinden met een boordrouter of een router aan de wal. Hiervoor is echter wel specialistische IT netwerkkennis vereist. Alle beschikbare snelheden worden ondersteund (B/G/N). Tot maximaal 40 verschillende apparaten kunnen gelijktijdig met de WIFI verbonden worden.


  N2K optie


  In de EasyTRX2 is vanaf 2014 de mogelijkheid opgenomen om rechtstreeks een N2K/NMEA2000 netwerk van AIS data te voorzien. Naast de AIS data wordt tevens de GPS data op de NMEA2000K bus gezet zodat de EasyTRX2 als backup kan dienen voor een bestaande N2K GPS antenne. De EasyTRX2-S met NMEA2000 voorziet dus alle apparaten op het N2K netwerk van AIS. Deze gegevens kunnen eventueel ook gefilterd worden zodat oudere kaartplotters ontzien kunnen worden door bijvoorbeeld slechts een beperkte hoeveelheid gegevens door te geven (range filter/stilligende gegevens filter)


  EasyCPA3
  De EasyCPA3 heeft de mogelijkheid om een PANPAN bericht uit te zenden en is verder uitgerust met een extra schakelaar die de AIS transponder in silent mode aan zetten. In dat geval worden er vanaf uw schip geen AIS signalen meer uitgezonden. U blijft echter wel de AIS signalen ontvangen.

  Dezelfde schakelaar op het EasyCPA3 alarm kunt u via de PC configuratie software, de functie anker alarm aan/uit geven. Na het zetten van het anker vaart u met uw schip weer boven het anker. Vervolgens zet u nu het anker alarm aan door de schakelaar op "ON" te zetten. De swing rond het anker wordt nu berekend vanaf de positie van het anker. Dit heeft tot gevolg dat er minder vals alarm optreed. Door de transponder de ankerwacht functie te laten overnemen, kunt u de plotter uitzetten hetgeen stroom spaart.


  EasyCPA3





  Configuratie software

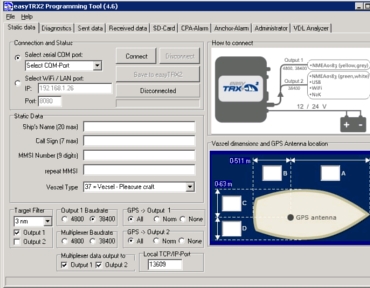

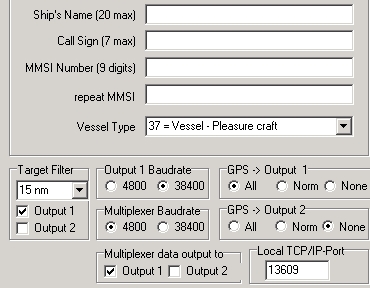

  Bij de EasyTRX2-S familie wordt het programmingtool meegegeleverd. Middels dit tool kunt u de transponder programmeren en kunt u de status van de transponder uitvragen. Daarnaast kunt u verschillende instellingen activeren. Bijvoorbeeld het range filter, de baudrate van input1 en output 1, GPS data bepalen en of dit doorgegeven moet worden naar de plotter. In onderstaande schema ziet u de aansluitmogelijkheden.

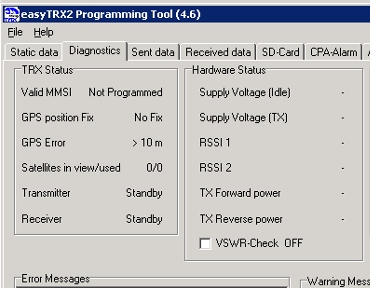

  Middels het EasyTRX2 programmingtool kunt u op eenvoudige wijze de status van de transponder controleren. Wanneer de transponder namelijk een fout ontdekt heeft zal er een rode led op de behuizing gaan branden. Tevens wordt via de NMEA een foutsignaal verzonden. Middels dit tool kunt u exact het probleem achterhalen.

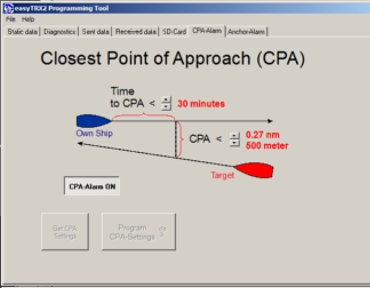

  De EasyTRX2 is uitgerust met een Closest Point of Approach alarm. Dit alarm zal u voor een aanvaring waarschuwen zodra een schip binnen uw CPA waarden komt. Deze stelt u eenmalig in met het programmingtool. U kunt zelf bepalen wanneer het alarm af moet gaan. U doet dit door zowel de afstand als de tijd tot de mogelijke aanvaring op te geven in het programming tool. Hieronder ziet u hou u dit doet.

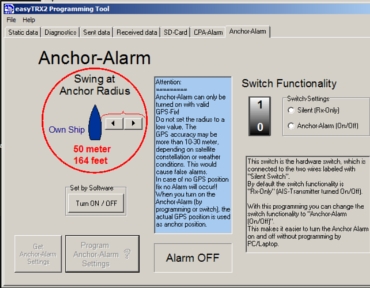

  Het ankeralarm stelt u heel eenvoudig in wat uw draai bereik moet zijn. U kunt daarnaast aangeven dat de schakelaar op het EasyCPA3 alarm, de zogenaamde silent schakelaar, kunt instellen als ankerwacht schakelaar. Zodra deze schakelaar in de On positie gezet wordt is het ankeralarm actief. Het aanzetten bepaalt tevens de GPS positie. Dit betekent dat zodra u voor ankerlicht u nog eenmaal boven het ankervaart en dan de ankerwacht activeerd. Op die manier is uw draaipunt precies op de goede positie bepaald.



  Veel gestelde vragen

  Wel of geen antennesplitter op zeilschepen?:

  • Wij raden u sterk aan om de EasyTRX2 met geïntegreerde splitter te overwegen (EasyTRX2-S-IS uitvoeringen). De reden is dat wanneer de antenne dicht op het wateropvlak geplaatst is, de AIS signalen slechts een zeer beperkt bereik kennen. Dit kan zelfs teruglopen tot 5 mijl. Op zee met hoge golven, danwel onder helling kan dit zelfs nog verder teruglopen. Het is dan zelfs mogelijk dat het AIS signaal geheel tussen de golven verloren gaat! Gebruikers van AIS ontvangers herkennen dit aan het feit dat AIS voerende schepen spontaan van de plotter verdwijnen. Om dit te voorkomen raden wij u aan de marifoon/AIS antenne altijd zo hoog mogelijk te plaatsen. Omdat motorboten vaak niet onder helling varen kan hier volstaan worden met het plaatsen van een tweede marifoonantenne (Min. 1 meter uit elkaar).



  Wat heb ik nodig om EasyTRX2-IS te gebruiken?:


  • U heeft naast de EasyTRX2 of EasyTRX2-IS een GPS Antenne nodig op de modellen zonder interne gps antenne. (Modellen met IGPS in de naam hebben een interne GPS antenne);
  • Uw kaartplotter moet geschikt zijn om AIS gegevens zichtbaar te maken;
  • Uw PC-software moet geschikt zijn om AIS gegevens zichtbaar te maken;
  • Het is niet noodzakelijk om een PC aanboord te hebben. De EasyTRX2 doet volledig zelfstandig zijn werk;
  • U heeft een geldig MMSI nummer nodig. Wanneer u dit MMSI nummer nog niet hebt, moet dit aangevraagd worden bij Agentschap Telecom.
  • Het MMSI nummer wordt door ons kosteloos geprogrammeerd.

  Bestellen

  Prijslijst
  Type	Omschrijving	Adviesprijs (incl.)	HMH Prijs (incl.)	Voorraad
  A142	EasyTRX2-S	710 €		x
  A143	EasyTRX2-S WIFI	888 €		x
  A148	EasyTRX2-S IS	877 €		x
  A149	EasyTRX2-S IS WIFI	1067 €		x
  A150	easyTRX2-S IS IGPS	955 €		X
  A151	easyTRX2-S IS IGPS WIFI	1144 €		X
  A152	easyTRX2-S IS IDVBT	1033 €		x
  A153	easyTRX2-S IS N2K	1009 €		x
  A154	easyTRX2-S IS IGPS IDVBT	1110 €		x
  A155	easyTRX2-S IS IGPS N2K	1110 €		x
  A157	easyTRX2-S IS IGPS IDVBT N2K	1223 €		x
  A158	easyTRX2-S IS IGPS IDVBT N2K WIFI	1451 €		x


  Wij hebben geen webshop. Bestellen doet u door het artikelnummer van een van de producten te kiezen in de onderstaande prijslijst. Vervolgens bevestigen wij uw bestelling met een factuur. Zodra wij uw betaling ontvangen hebben, versturen wij uw bestelling. Indien u vragen heeft kunt u ons altijd bellen. Wij bespreken dan de mogelijkheden met u met betrekking tot de juiste productkeuze. Daarnaast kunt u ook bij ons in Zwanenburg langskomen (de A9, afslag Halfweg/Zwanenburg) voor een persoonlijk advies.








  Download software

  Hieronder kunt u de nieuwste firmware downloaden. Als eerste installeert u de EasyTRX2 of EasyTRX2-S tools op uw PC. Tevens dient u de USB-driver te installeren indien dit nog niet eerder heeft plaatsgevonden. Daarna start u het EasyTRX2 of EasyTRX2-S programming tool en upload u de firmware in de EasyTRX2 of EasyTRX2-S.
  Let op: De S-versie heeft eigen firmware. Overige software is gelijk..

  Handleiding:


  Downloads:
  EasyTRX2 en EasyTRX2-S software
  Typ	Titel	Versie	Gewijzigd	Grote	Omschrijving
  	Programmingtool	4.10 of hoger	06-2019	4.50 Mb	Programming tool only (link naar EasyAIS.com)
  	Firmware Alleen S versie!	3.1.7 of hoger	05-2019	114Kb	Firmware only. (ALLEEN S VERSIE). Verschillende versies mogelijk (link naar EasyAIS.com)
  	Firmware TRX2 NIET geschikt voor S versie	2.5.2 of hoger	04-2015	0.11 Mb	Firmware alleen TRX2 Niet S versie. Verschillende versies mogelijk (link naar EasyAIS.com)
  	FTDI USB driver		01-2016	0.11 Mb	USB driver bij eerste instal
  	Missing matrix32.dll	FTDI	06-2012	0.47 Mb	Only necessary if there is an error message indicating the absence of this file. Just place this “matrix32.dll” file in the same directory where you have installed the easyTRX2S programming tool (link naar EasyAIS.com)





  Downloads:
  Apple drivers
  Typ	Titel	Versie	Gewijzigd	Grote	Omschrijving
  	OSX drivers	OSX 10.4 t/m 10.7	2012-08-10	0.11 Mb	Met deze driver is een "Keyspan"-adapter overbodig, NMEA data beschikbaar via virtuele/serial com-poort.
